    重型检衡车-汇斯诚牌DWJ5311JJHD5型计量检衡车(陕汽国五重载型)
    发表于:2018-08-26 分类:四轴计量检衡车 浏览次数: 来源于:原创

     DWJ5311JJHD5计量检衡车

    DWJ5311JJHD5型计量检衡车

    车辆外观

       陕汽F3000  31吨计量检衡车由底盘,砝码,砝码架,起重机,车箱组成,车厢整体为白色,车箱底部辅设≥5mm厚的防滑钢;车厢横梁、纵梁连接为铆接结构。吊机后置,可加装操作平台,整体型副车架,配装工具箱、备胎架。

    车辆底盘

       本车采用陕汽F3000原装底盘,潍柴WP12.375E50国五375马力发动机,动力强劲,性能可靠,轴距1800+3575+1350MM12.00R20子午轮胎,外形尺寸10300×2500×3720MM,带原厂ABS

    车辆上装

        起重机为SQZ12型,******起升载荷1200KG,臂体为进口型材,一次成型六边形,焊缝仅一条,吊臂钢板为700型高强度钢板,油泵为进口知名品牌,主要阀、锁件及硬管、接头为进口知名品牌。标配16个砝码,可根据客户需求增加。

    工艺特点

       1.转台结构,变截面等应力箱型框架结构,采用高强度钢全焊接。

       2.液压系统,采用柱塞泵通过取力器、变速箱与柴油发动机联接。吊机液压系统开式油路控制。操作起钩/降钩、回转、变幅、伸缩等起重动作,液压传动机构设计合理。

       3.控制,常规控制,通过安装吊机左右两侧的操纵杆控制,起重机的全部动作和速度可通过定位手油门进行快慢控制。

        4.回转机构,齿轮齿条式,全液压。

        5.伸缩臂,伸缩臂采用抗扭曲设计,采用高强度结构钢制造,由2组变幅和2节伸缩臂组成,臂的截面为六边形,使吊臂具有极高的稳定性。全部动作通过2组变幅油缸和1根双作用往复式液压油缸带动实现,可以实现0-9.83米区间任意臂长长度。

       6.安全装置,液压系统:液压平衡阀、液压溢流阀、液压双向锁。

    配置参数

    【整车技术参数】

    产品商标

    汇斯诚牌

    公告批次

    317

    产品名称

    计量检衡车

    产品型号

    DWJ5311JJHD5

    总质量(Kg)

    31000

    罐体容积(m3)



    额定载质量(Kg)



    外形尺寸(mm)

    12000,11850,11250,10300×

    2500,2550×3580,3650,3720

    ,3750,3780,3850

    整备质量(Kg)

    30805,30870

    货厢尺寸(mm)

    8200,8000,7800,7600,7200,

    6800,6500,6300×2300,2400

    ,2450×550,600,800

    额定载客()



    准拖挂车总质量(Kg)



    驾驶室准乘人数()

    3,2

    鞍座最大载质量(Kg)



    接近角/离去角(°)

    16/13,16/11,16/10,16/9,16/8

    前悬/后悬(mm)

    1525/2000,1525/2100,1525/

    2400,1525/2550,1525/2575

    轴荷(Kg)

    6500/6500/18000(二轴组)

    最高车速(Km/h)

    100

    备注

    1.主要用于技术监督局或计量检测所配备检测汽车衡器专用移动式计量检定车,专用装置为

    随车起重机,砝码;2.砝码是计量检衡车中的固定装置,选装质量相等外形为圆形或矩形砝码

    (根据汽车衡来选装),砝码可选用质量 1000kg 级别或 2000kg级别的,砝码总质量

    15000kg;3.侧防护装置所用材料为铝合金,与车架螺栓连接,后下部防护装置所用材料为

    Q235,与车架焊接固定,截面尺寸为:120×60(mm),离地高470mm;4.随底盘选装驾驶室、选装

    后操作平台及工作座椅样式、选装货箱栏板结构;5.驾驶室准乘人数为2人时对应的整备质量

    30870kg,驾驶室准乘人数为3人时对应的整备质量为30805kg;6.选装起重机型号,最大起

    重载荷,自重分别

    :(PK15500,SPK15500,HB150,SQZ160)/7100kg/2550kg,(PK23500,SPK23500,HB250,SQZ200)

    /8500kg/2680kg;7.装有ABS,ABS型号:CM4XL-4S/4K(4S/4M),ZQFB-V,VIE ABS-Ⅱ,ABS生产企

    :广州市科密汽车制动技术开发有限公司, 西安正昌电子有限责任公司, 浙江万安科技股

    份有限公司;8.安装具有卫星定位功能的行车记录仪;9.尺寸对应关系(总长=前悬+轴距+

    ):12000=1525+2100+4575+1400+2400=1525+1800+5175+1400+2100,11850=1525+1800+4575

    +1400+2550,11250=1525+1800+3975+1400+2550,10300=1525+1800+3575+1400+2000=1525+18

    00+3000+1400+2575

    底盘技术参数】

    底盘型号

    SX1310MB6

    底盘名称

    载货汽车底盘

    商标名称

    陕汽牌

    生产企业

    陕西汽车集团有限责任公司

    轴数

    4

    轮胎数

    12

    轴距 (mm)

    1800+3575+1400,1800+3975+1400,1800+4575+1400,1800+5175+1400,2100+4575+1400,1800+

    3000+1400

    轮胎规格

    11.00R20,12.00R20 16PR,10.00R20,295/80R22.5,12.00R20 18PR

    钢板弹簧片数

    1413/1413/12,10/10/10,14/14/12,3/3/5,10/10/12

    前轮距(mm)

    2011/2011,2036/2036

    燃料种类

    柴油

    后轮距(mm)

    1860/1860

    排放依据标准

    GB17691-2005Ⅴ,GB3847-2005

    发动机型号

    发动机生产企业

    排量(ml)

    功率(Kw)

    WP10.336E53

    WP12.375E50

    WP10.310E53

    WP7.300E51

    WP7.270E51

    WP7.340E53

    WP10.336E55

    WP10H375E50

    潍柴动力股份有限公司

    潍柴动力股份有限公司

    潍柴动力股份有限公司

    潍柴动力股份有限公司

    潍柴动力股份有限公司

    潍柴动力股份有限公司

    潍柴动力股份有限公司

    潍柴动力股份有限公司

    9726

    11596

    9726

    7470

    7470

    7470

    9726

    9500

    247

    276

    228

    220

    199

    250

    247

    276

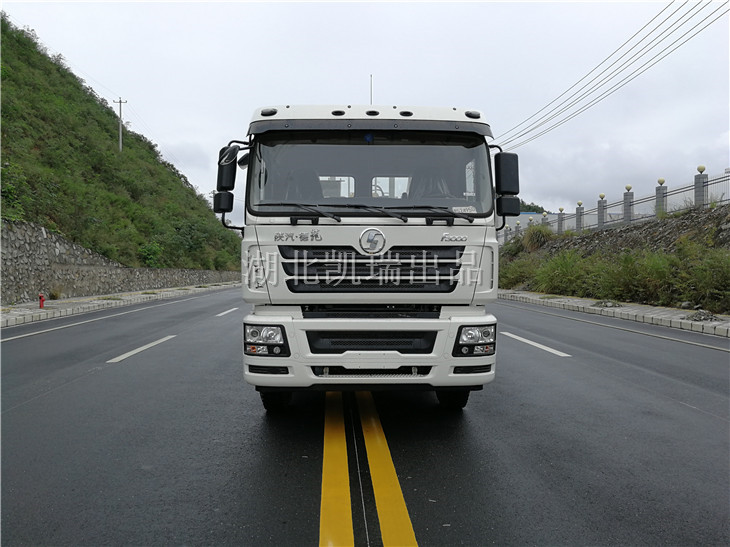

     DWJ5311JJHD5计量检衡车(正前)

    DWJ5311JJHD5计量检衡车(正前)

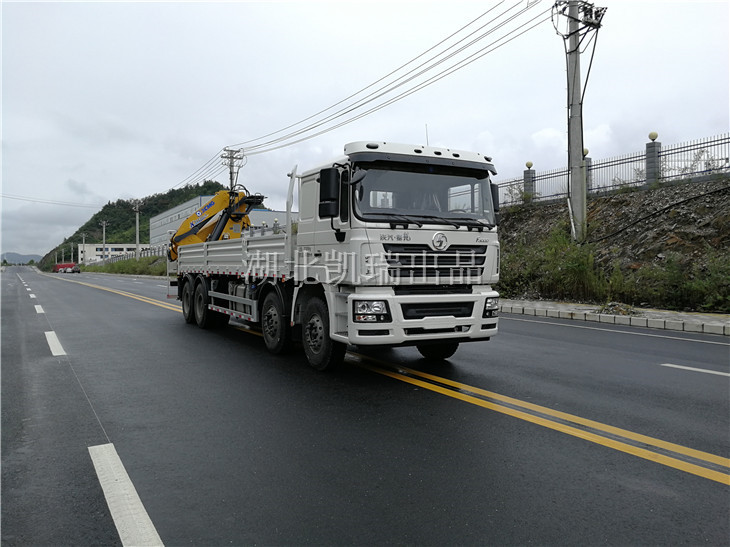

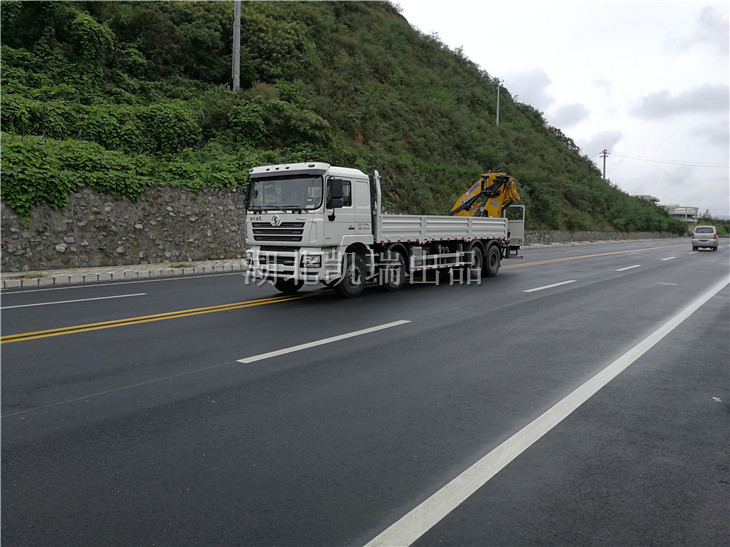

    DWJ5311JJHD5计量检衡车(右前)

    DWJ5311JJHD5计量检衡车(右前)

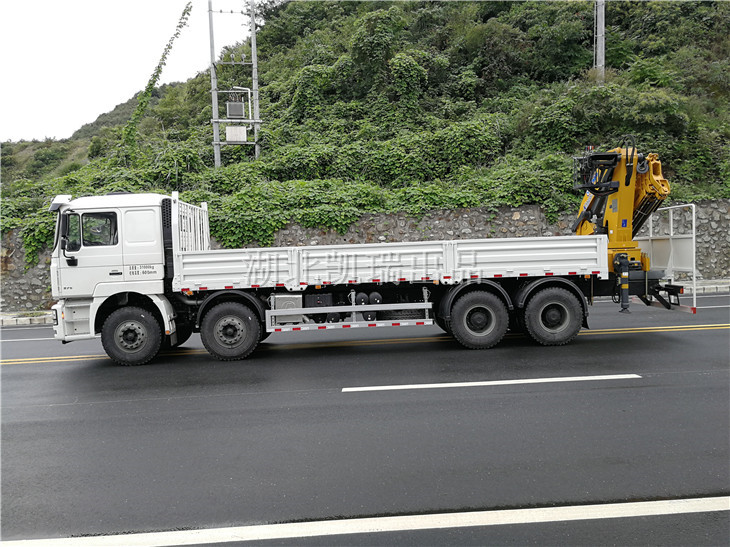

    DWJ5311JJHD5计量检衡车(左)

    DWJ5311JJHD5计量检衡车(左)

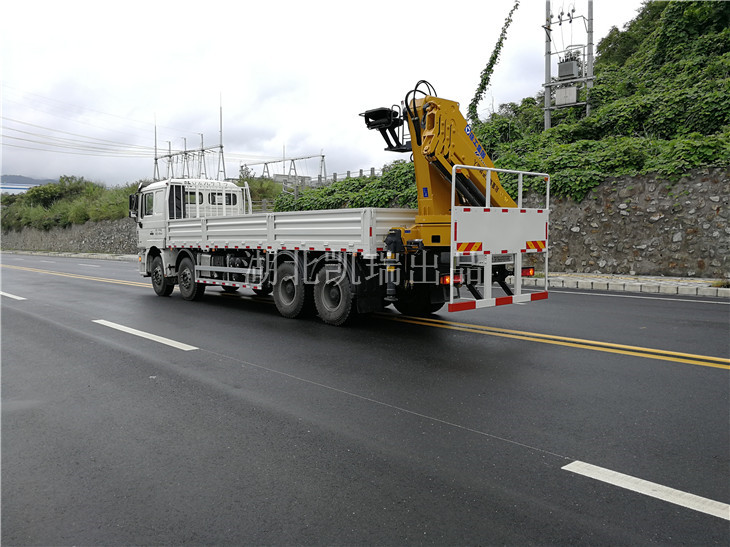

    DWJ5311JJHD5计量检衡车(左后)

    DWJ5311JJHD5计量检衡车(左后)

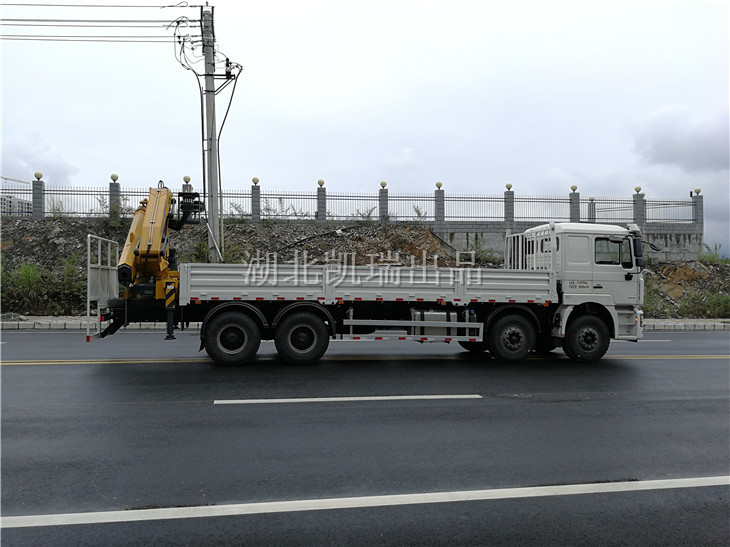

    DWJ5311JJHD5计量检衡车(右)

    DWJ5311JJHD5计量检衡车(右)

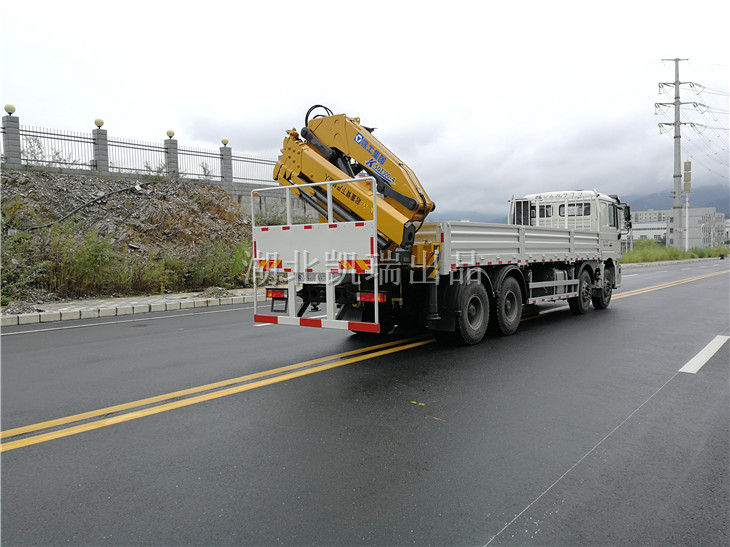

    DWJ5311JJHD5计量检衡车(右后)

    DWJ5311JJHD5计量检衡车(右后)

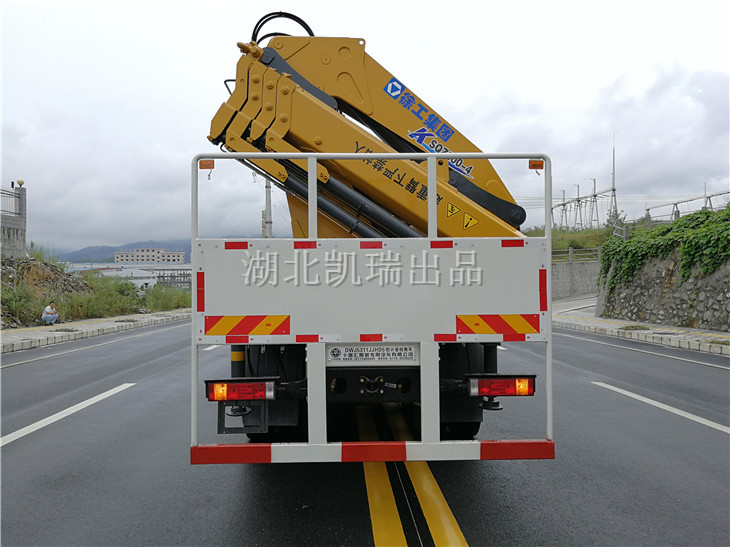

    DWJ5311JJHD5计量检衡车(正后)

    DWJ5311JJHD5计量检衡车(正后)
