    经济型检衡车-汇斯诚牌DWJ5310JJHD5型计量检衡车(重汽国五短车长型)
    发表于:2018-08-26 分类:四轴计量检衡车 浏览次数: 来源于:原创

    DWJ5310JJHD5型计量检衡车

    DWJ5310JJHD5型计量检衡车

    车辆外观

       重汽T5G  31吨计量检衡车由底盘,砝码,砝码架,起重机,车箱组成,车厢整体为白色,车箱底部辅设≥5mm厚的防滑钢;车厢横梁、纵梁连接为铆接结构。吊机后置,可加装操作平台,整体型副车架,配装工具箱、备胎架。

    车辆底盘

       本车采用重汽T5G原装底盘,重汽MC07.34 50国五340马力发动机,动力强劲,性能可靠,轴距1800+3800+1350MM295/80R22.5轮胎,外形尺寸10300×2500×3650MM,带原厂ABS

    车辆上装

        起重机为SQZ8型,******起升载荷8000KG,臂体为进口型材,一次成型六边形,焊缝仅一条,吊臂钢板为700型高强度钢板,油泵为进口知名品牌,主要阀、锁件及硬管、接头为进口知名品牌。标配16个砝码,可根据客户需求增加。

    工艺特点

       1.转台结构,变截面等应力箱型框架结构,采用高强度钢全焊接。

       2.液压系统,采用柱塞泵通过取力器、变速箱与柴油发动机联接。吊机液压系统开式油路控制。操作起钩/降钩、回转、变幅、伸缩等起重动作,液压传动机构设计合理。

       3.控制,常规控制,通过安装吊机左右两侧的操纵杆控制,起重机的全部动作和速度可通过定位手油门进行快慢控制。

        4.回转机构,齿轮齿条式,全液压。

        5.伸缩臂,伸缩臂采用抗扭曲设计,采用高强度结构钢制造,由2组变幅和2节伸缩臂组成,臂的截面为六边形,使吊臂具有极高的稳定性。全部动作通过2组变幅油缸和1根双作用往复式液压油缸带动实现,可以实现0-9.83米区间任意臂长长度。

       6.安全装置,液压系统:液压平衡阀、液压溢流阀、液压双向锁。



    配置参数

    【整车技术参数】

    产品商标

    汇斯诚牌

    公告批次

    317

    产品名称

    计量检衡车

    产品型号

    DWJ5310JJHD5

    总质量(Kg)

    31000

    罐体容积(m3)



    额定载质量(Kg)



    外形尺寸(mm)

    11990,11600,10300×2500×3420,35

    00,3650,3720,3850,3920

    整备质量(Kg)

    30805,30870

    货厢尺寸(mm)

    8600,8400,8000,7600,7800,6800,66

    00,6200×2300,2400×600,800

    额定载客()



    准拖挂车总质量(Kg)



    驾驶室准乘人数()

    3,2

    鞍座最大载质量(Kg)



    接近角/离去角(°)

    19/10,19/11

    前悬/后悬(mm)

    1430/2810,1430/2785,1430/2420,14

    30/2395,1430/1920,1430/1895

    轴荷(Kg)

    6500/7000/17500(二轴组)

    最高车速(Km/h)

    101

    备注

    1.主要用于技术监督局或计量检测所配备检测汽车衡器专用移动式计量检定车;2.选装质量相

    等外形为圆形或矩形砝码(根据汽车衡来选装),砝码可选用质量 1000kg 级别或 2000kg 级别

    ;3.侧防护装置所用材料为铝材质,与车架螺栓连接,后下部防护装置所用材料为Q235,与车

    架焊接固定,截面尺寸为:120×60×2400(mm),离地高470mm;4.选装不同的货箱栏板结构,选装

    后部操作平台形式,选装支腿位置;选装工作座椅,随底盘选装驾驶室;5.驾驶室准乘人数为2

    时对应的整备质量为30870kg,驾驶室准乘人数为3人时对应的整备质量为30805kg;6.选装起

    重机型号,最大起重载荷,自重分别为(SQ8ZK,HB150,F155,PK15500)7100kg,2550kg;(SQ10ZK,HB250,F245,PK23500)7350kg,2580kg;

    7.装有ABS,ABS型号:4460046300,ABS生产企业:威伯科汽车控制系统(中国)有限公司;8.安装

    具有卫星定位功能的行车记录仪;9.尺寸对应关系(总长=前悬+轴距+

    ):11990=1430+1800+4575+1400+2785=1430+1950+4425+1400+2785,11990=1430+1800+4600+

    1350+2810=1430+1950+4450+1350+2810,11600=1430+1800+4575+1400+2395=1430+1950+4425+

    1400+2395,11600=1430+1800+4600+1350+2420=1430+1950+4450+1350+2420,10300=1430+1800

    +3800+1350+1920=1430+1800+3775+1400+1895.

    底盘技术参数】

    底盘型号

    ZZ1317N466GE1

    底盘名称

    载货汽车底盘

    商标名称

    豪沃牌

    生产企业

    中国重汽集团济南卡车股份有

    限公司

    轴数

    4

    轮胎数

    12

    轴距 (mm)

    1800+3800+1350,1800+3775+1400,1800+4600+1350,1800+4575+1400,1950+4450+1350,1950+4

    425+1400

    轮胎规格

    295/80R22.5,12R22.5,11.00R20,11.00-20

    钢板弹簧片数

    11/11/10,3/3/10,3/3/5,3/3/4,3/3/-,3/3/-/-,2/2/4

    前轮距(mm)

    2015/2015,2035/2035

    燃料种类

    柴油

    后轮距(mm)

    1830/1830,1850/1850

    排放依据标准

    GB17691-2005Ⅴ,GB3847-2005

    发动机型号

    发动机生产企业

    排量(ml)

    功率(Kw)

    MC07.28-50

    MC07.31-50

    MC07.34-50

    MC07.35-50

    MC07.28-52

    MC07.31-52

    MC07.34-52

    MC09.38-50

    中国重型汽车集团有限公司

    中国重型汽车集团有限公司

    中国重型汽车集团有限公司

    中国重型汽车集团有限公司

    中国重型汽车集团有限公司

    中国重型汽车集团有限公司

    中国重型汽车集团有限公司

    中国重型汽车集团有限公司

    6870

    6870

    6870

    6870

    6870

    6870

    6870

    8765

    206

    228

    248

    254

    206

    228

    248

    276

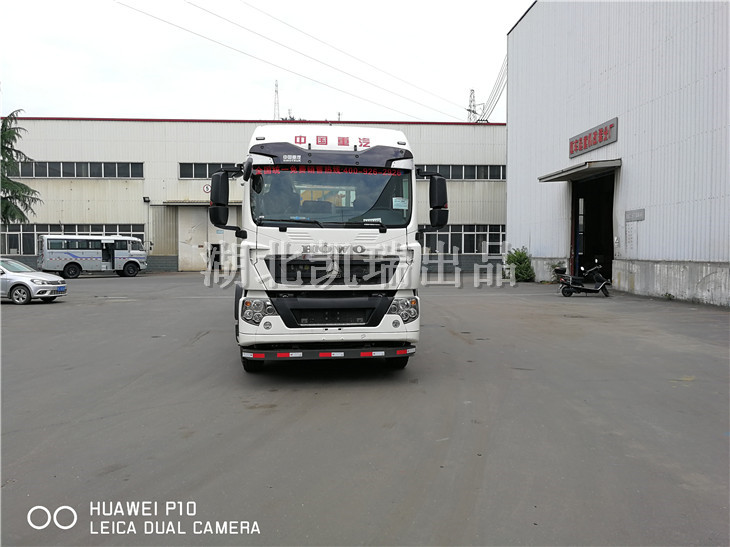

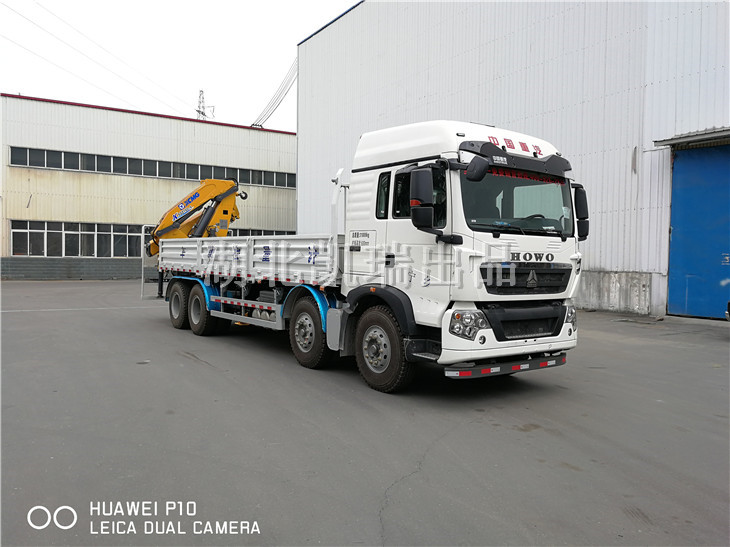

     DWJ5310JJHD5型计量检衡车(正前)

    DWJ5310JJHD5型计量检衡车(正前)

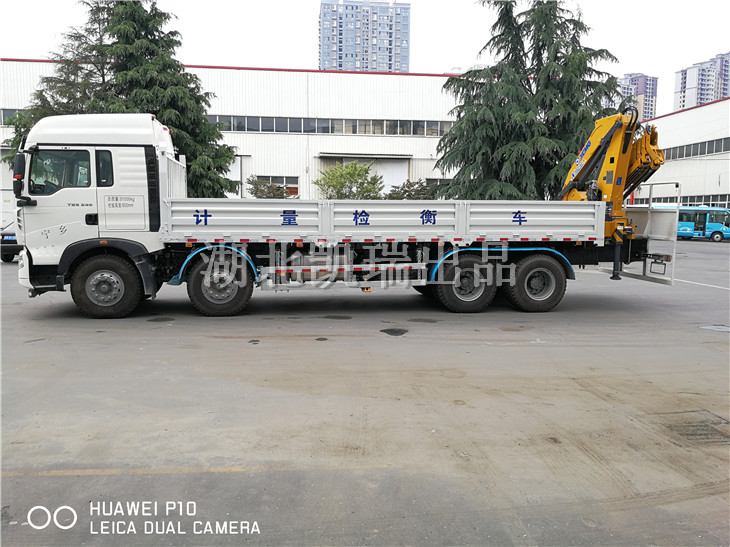

    DWJ5310JJHD5型计量检衡车(左)

    DWJ5310JJHD5型计量检衡车(左)

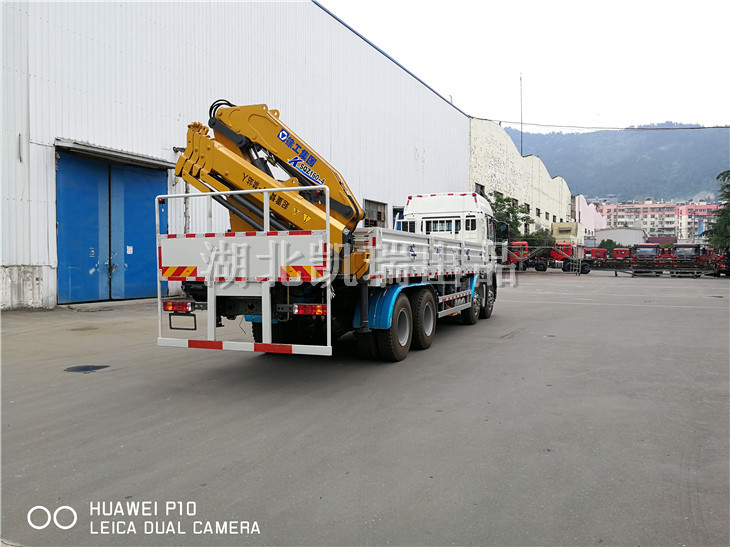

    DWJ5310JJHD5型计量检衡车(左后)

    DWJ5310JJHD5型计量检衡车(左后)

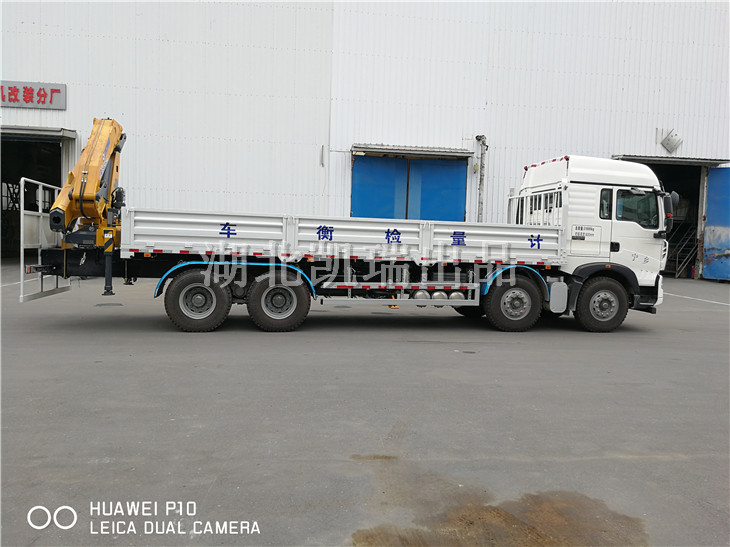

    DWJ5310JJHD5型计量检衡车(右)

    DWJ5310JJHD5型计量检衡车(右)

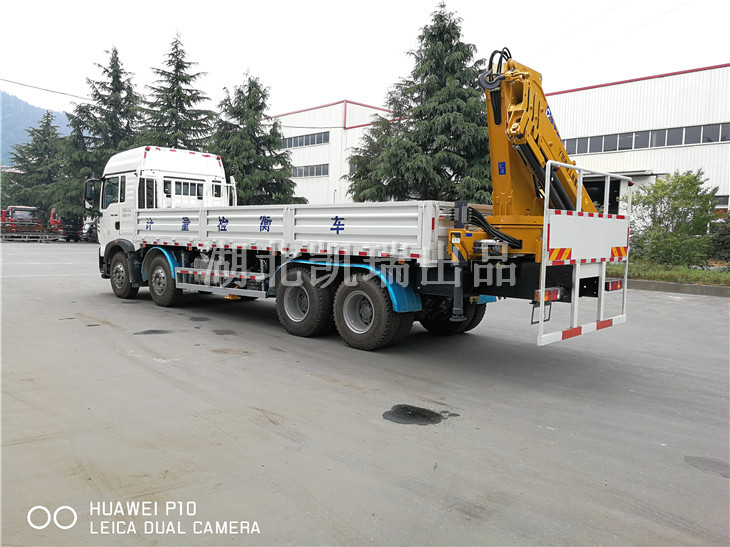

    DWJ5310JJHD5型计量检衡车(右后)

    DWJ5310JJHD5型计量检衡车(右后)

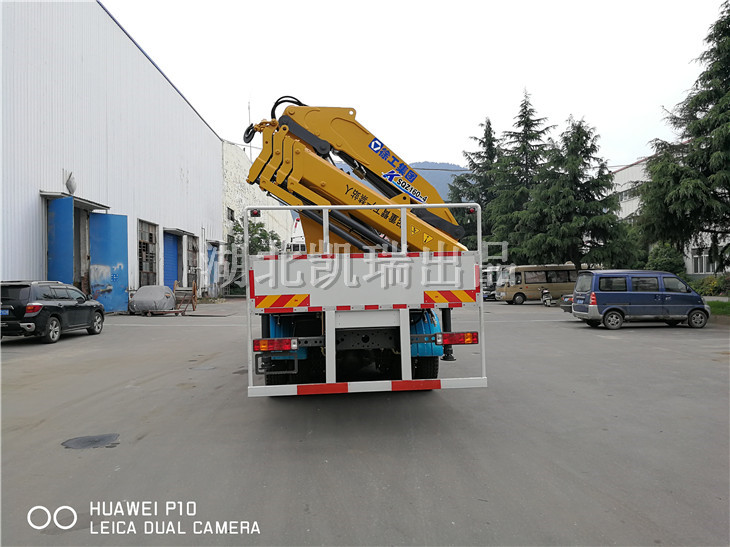

    DWJ5310JJHD5型计量检衡车(正后)

    DWJ5310JJHD5型计量检衡车(正后)
