BJQ5312JJH计量检衡车

一、检衡车定义

    计量检衡车又称为检衡车，砝码检衡车，由底盘,砝码,砝码架,起重机,车箱等组成；计量检衡车彻底革命了人力搬运砝码进行衡器检测的方式，利用专用装置实现砝码的机械化搬运，利用液力方式来模拟砝码进行静态检测，并可进行动态检测车辆载重衡器的移动式检测设备，该车在检测作业中方便快捷，而且精度特别高，使得公路计量检测变得更为轻松、高效，为收费站道口等部门的正常收费的高效工作提供必要保证．也进步提高了交通质量。　　

二、计量检衡车组成：

  A、车体部分

   1、整车型号：BJQ5312JJH计量检衡车

   2、柴油发动机：沃尔沃动力系统公司 D13  国四排放，功率≥294kW

   3、颜色：白色

   4、底盘： 沃尔沃卡车公司  FM400 84R B

   5、驱动形式：8*4驱动

   6、外形尺寸：10710X2500X3620  （mm）

   7、货箱尺寸：6730X550X2340 （mm）

   8、轴距：1995+4405+1370  （mm）

   9、总质量：31000kg

   10、整备质量：30870kg

   11、驾驶室准乘人数：2

   12、轮胎规格：315/80R22.5 16PR

B、车厢部分

   1、砝码架配置：每个1吨,圆型（或选装方型）,砝码架高度要达到砝码高度的1/3，按砝码生产企业技术提供尺寸要求制作,保证砝码放置平稳。

   2、车厢与车头为车辆出厂原装同色漆质

   3、车箱底部辅设≥4mm厚的防滑钢

   4、车厢横梁、纵梁连接为铆接结构

C、起重机部分

   1、吊机后置，带操作平台

   2、折臂式HIAB122-XLS，最大起重量≥6000kg，臂体为进口型材，一次成型六边形，焊缝仅一条

  3、回转角度：≥420°

  4、吊臂幅度≥9.23米

  5、在吊臂伸展最长时，起重量≥1290 kg

  6、吊机配置要求：

   a.吊臂钢板为进口700高强度钢板

   b.油泵为进口知名品牌

   c.主要阀、锁件及硬管、接头为进口知名品牌

 7、吊钩及吊具（铁链式）与所配砝码起吊架必须匹配

 8、起重机产地：芬兰

   起重机性能参数

    380°回转，齿轮齿条式，全液压。

   1、转台结构

   变截面等应力箱型框架结构，采用高强度钢全焊接。

   2、液压系统

   采用柱塞泵通过取力器、变速箱与柴油发动机联接。吊机液压系统开式油路控制。操作起钩/降钩、回转、变幅、伸缩等起重动作，液压传动机构设计合理；

3、控制

   常规控制，通过安装吊机左右两侧的操纵杆控制，起重机的全部动作和速度可通过定位手油门进行快慢控制。

4、回转机构

   齿轮齿条式，全液压。

5、伸缩臂

   伸缩臂采用抗扭曲设计，采用高强度结构钢制造，由2组变幅和3节伸缩臂组成，臂的截面为六边形，使吊臂具有极高的稳定性。全部动作通过2组变幅油缸和1根双作用往复式液压油缸带动实现，可以实现0-9.23米区间任意臂长长度。

6、安全装置

   液压系统：液压平衡阀、液压溢流阀、液压双向锁；

7、吊钩

 起重机参数

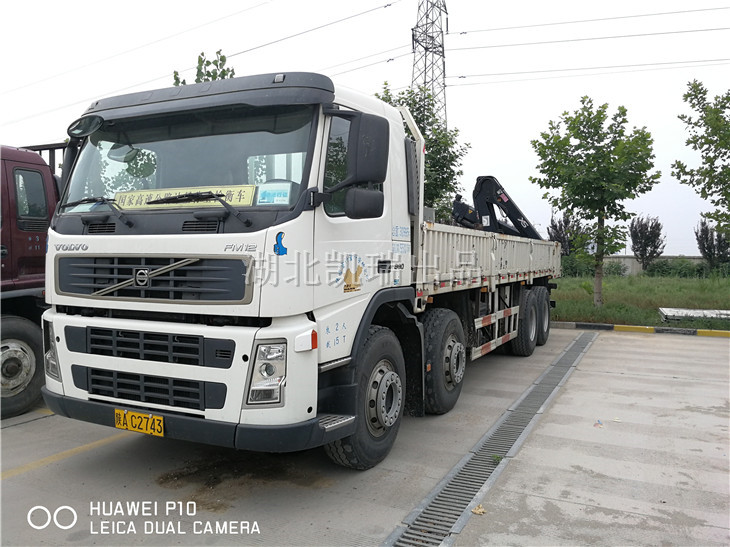

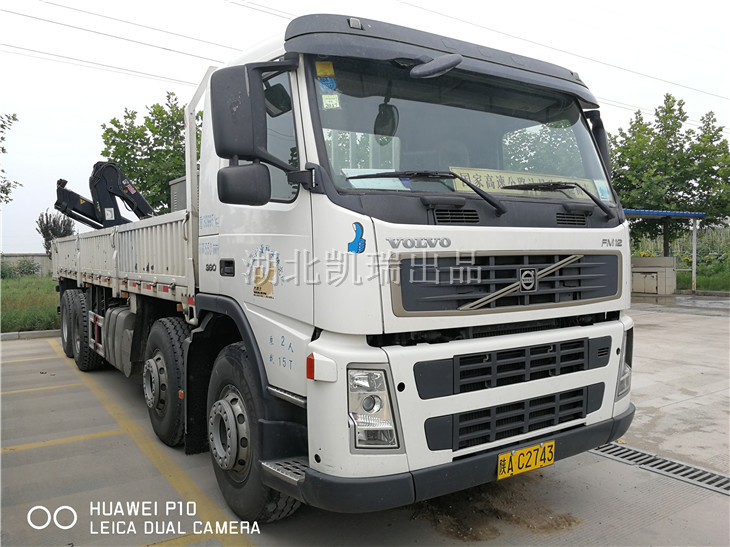

BJQ5312JJH计量检衡车（左前）

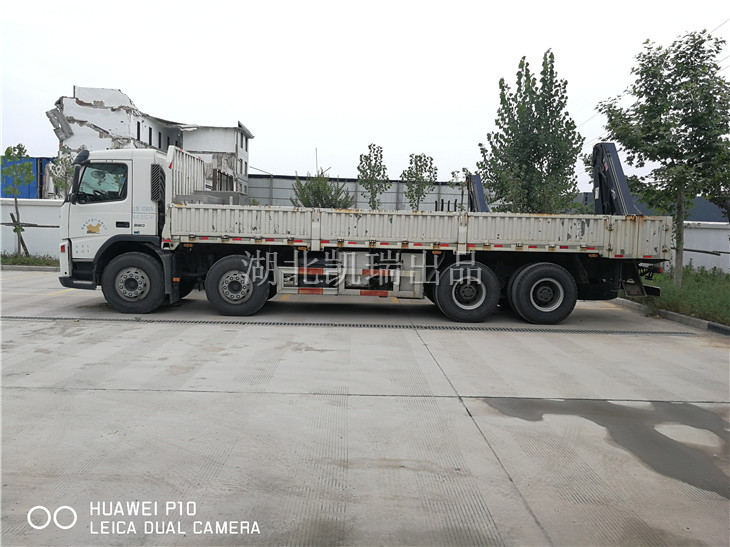

BJQ5312JJH计量检衡车（左侧）

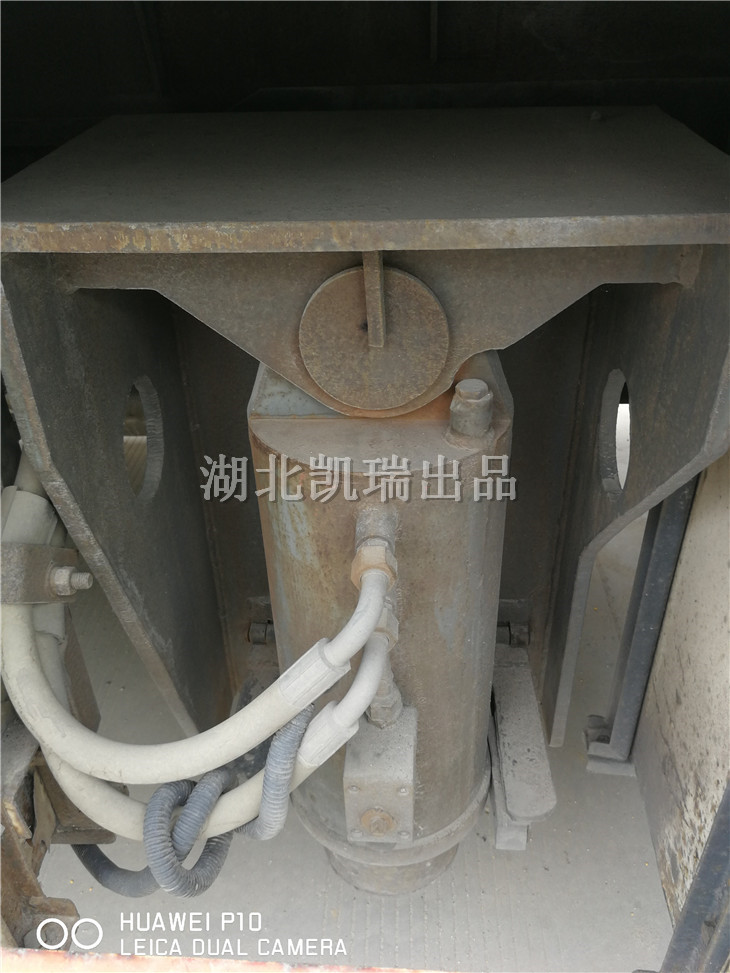

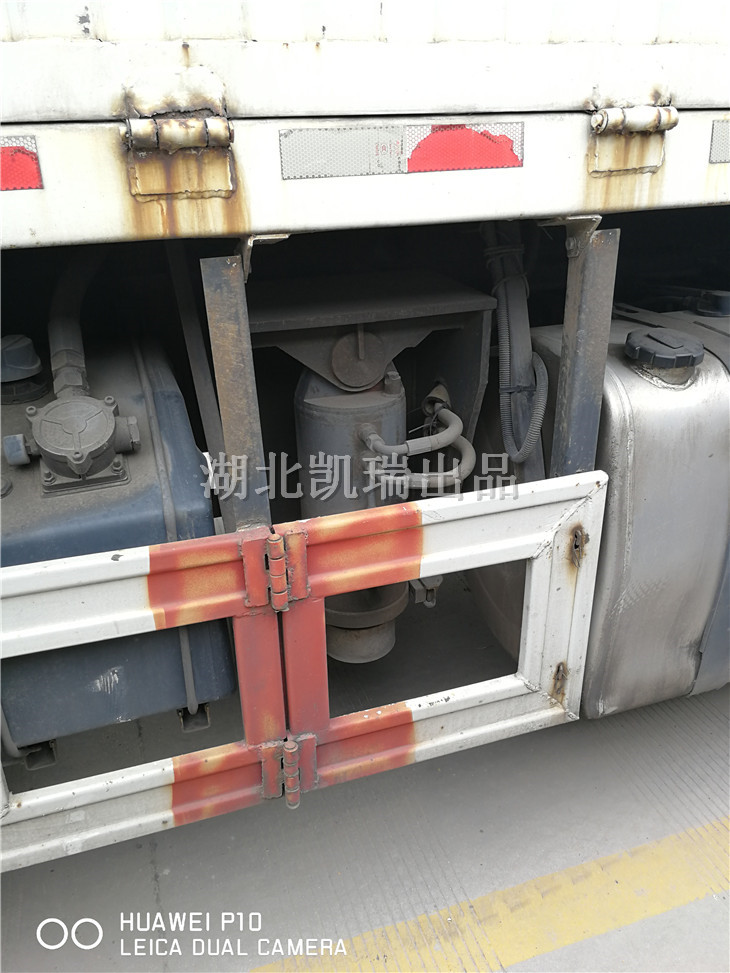

BJQ5312JJH计量检衡车（动态检测）

 BJQ5312JJH计量检衡车（动态检测操作）

BJQ5312JJH计量检衡车（动态检测工作站）

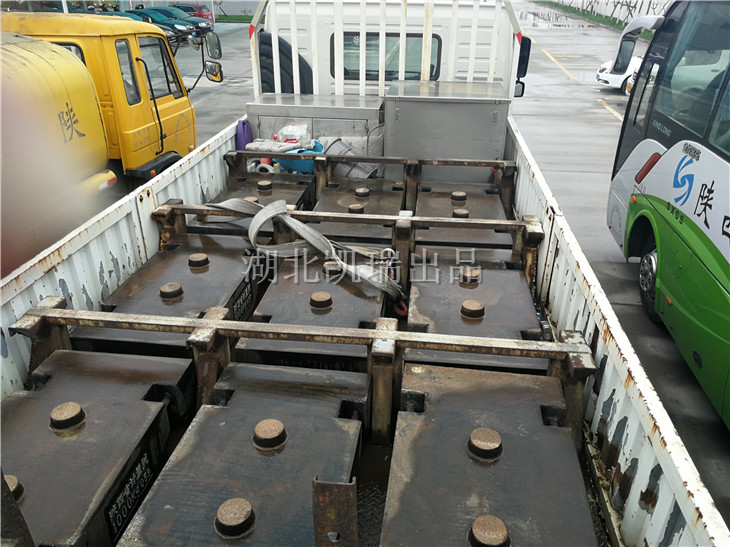

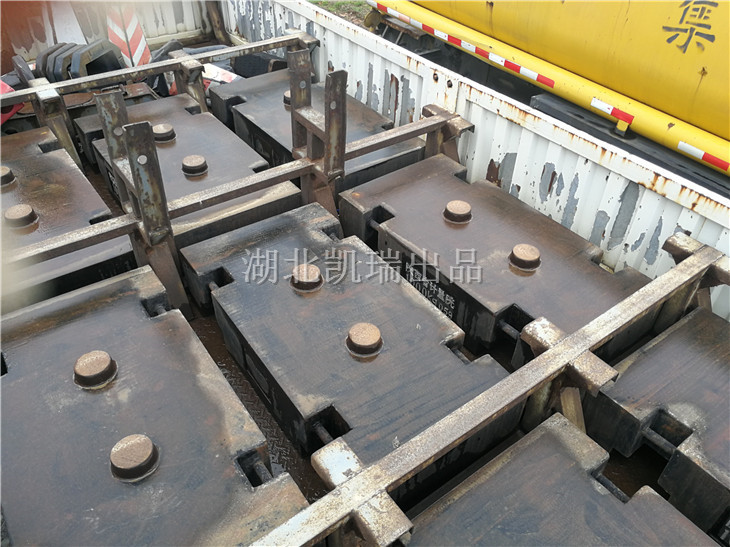

BJQ5312JJH计量检衡车（砝码定位）

BJQ5312JJH计量检衡车（希尔博吊臂）
