    【推荐】五十铃检衡车-五十铃6*4检衡车-五十铃三轴计量检衡车ZFQ5240JJH
    发表于:2014-10-31 分类:计量检衡车-检衡车 浏览次数: 来源于:原创

    五十铃三轴计量检衡车ZFQ5240JJH

    一、检衡车定义

    计量检衡车又称为检衡车,砝码检衡车,由底盘,砝码,砝码架,起重机,车箱等组成;计量检衡车彻底革命了人力搬运砝码进行衡器检测的方式,利用专用装置实现砝码的机械化搬运,利用液力方式来模拟砝码进行静态检测,并可进行动态检测车辆载重衡器的移动式检测设备,该车在检测作业中方便快捷,而且精度特别高,使得公路计量检测变得更为轻松、高效,为收费站道口等部门的正常收费的高效工作提供必要保证.也进步提高了交通质量。

    二、计量检衡车组成:

    A、车体部分

    1、整车型号:ZFQ5240JJH 计量检衡车

    2、柴油发动机:庆铃汽车股份有限公司沃尔沃动力系统公司6HK1-TC  国四排放,功率≥191kW

    3、颜色:黄色

    4、底盘:庆铃汽车股份有限公司CXA34T

    5、驱动形式:6*4驱动

    6、外形尺寸:10185X2485X327  mm

    7、货箱尺寸:6230X550X2300  mm

    8、轴距:5100+1300 mm

    9、总质量:24500kg

    10、整备质量:24305kg

    11、驾驶室准乘人数:3

    12、轮胎规格:11.00-20-18PR,11.00R20-16PR

    B、车厢部分

    1、砝码架配置:每个1,(可选装方形),砝码架高度要达到砝码高度的1/3,按砝码生产企业技术提供尺寸要求制作,保证砝码放置平稳。

    2、车厢与车头为车辆出厂原装同色漆质

    3、车箱底部辅设≥4mm厚的防滑钢

    4、车厢横梁、纵梁连接为铆接结构

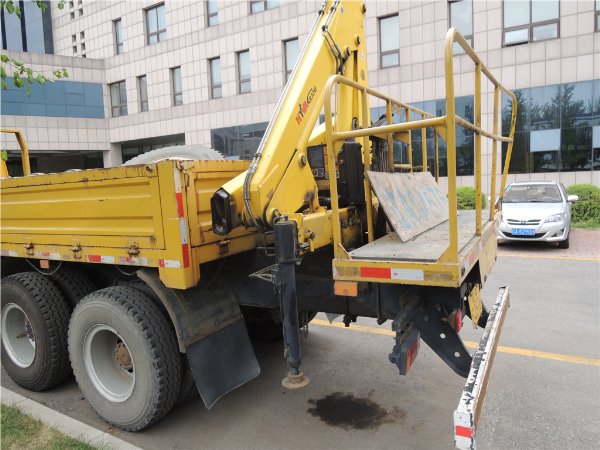

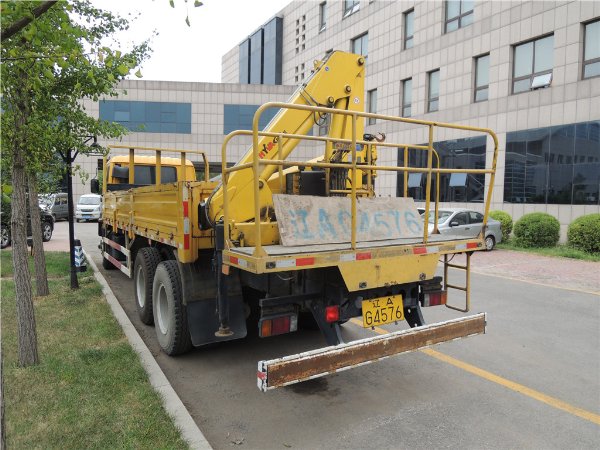

    C、起重机部分

    1、吊机后置,带操作平台

    2、折臂式HV 147 E3,最大起重量6300kg,臂体为进口型材,一次成型六边形,焊缝仅一条

    3、回转角度:≥380°

    4、吊臂幅度9.23

    5、在吊臂伸展最长时,起重量1390 kg

    6、吊机配置要求:

    a.吊臂钢板为进口700高强度钢板

    b.油泵为进口知名品牌

    c.主要阀、锁件及硬管、接头为进口知名品牌

    7、吊钩及吊具(铁链式)与所配砝码起吊架必须匹配

    8、起重机产地:意大利

    起重机性能参数

    380°回转,齿轮齿条式,全液压。

    1、转台结构

    变截面等应力箱型框架结构,采用高强度钢全焊接。

    2、液压系统

    采用齿轮泵通过取力器、变速箱与柴油发动机联接。吊机液压系统开式油路控制。操作起钩/降钩、回转、变幅、伸缩等起重动作,液压传动机构设计合理;

    3、控制

    常规控制,通过安装吊机左右两侧的操纵杆控制,起重机的全部动作和速度可通过定位手油门进行快慢控制。

    4、回转机构

    齿轮齿条式,全液压。

    5、伸缩臂

    伸缩臂采用抗扭曲设计,采用高强度结构钢制造,由2组变幅和3节伸缩臂组成,臂的截面为六边形,使吊臂具有极高的稳定性。全部动作通过2组变幅油缸和1根双作用往复式液压油缸带动实现,可以实现0-9.23米区间任意臂长长度。

    6、安全装置

    液压系统:液压平衡阀、液压溢流阀、液压双向锁;

    7、吊钩

    起重机参数



    1、最大起重量(kg)





    6300(理论值)





    2、最大起重力矩(T.M





    13.9



    3、工作压力(bar



    285



    4液压系统推荐流量(L/min





    25





    5、回转范围(度)





    380





    6、起重机自重(kg)





    1595



    7、起升性能参数





    幅度(m)





    2.34





    5.73



    7.43



    9.23







    起重质量(KG

    5825

    2250

    1715

    1390

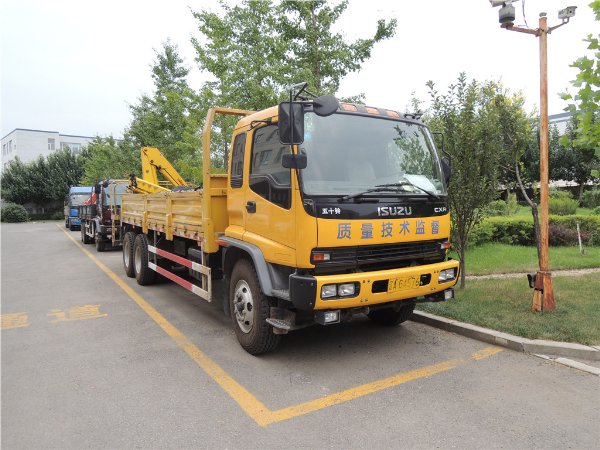

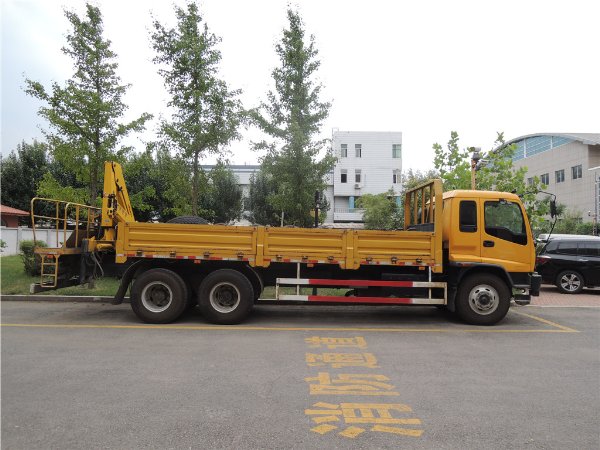

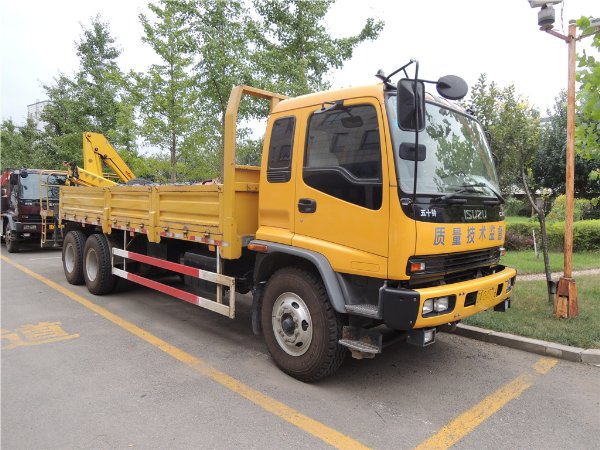

    D、营销案例   沈阳计量院购买的五十铃计量检衡车



    五十铃三轴计量检衡车ZFQ5240JJH



    五十铃三轴计量检衡车ZFQ5240JJH



    五十铃三轴计量检衡车ZFQ5240JJH



    五十铃三轴计量检衡车ZFQ5240JJH



    了解计量检衡车原理请点击:http://www.dfczm.com/tech-info/348.html

    更多产品信息请点击

    日野四轴计量检衡车:http://www.dfczm.com/jljhc/1182.html

    沃尔沃叉车计量检衡车:http://www.dfczm.com/jljhc/1179.html

    挂车动态衡计量检衡车:http://www.dfczm.com/jljhc/1175.html

    奔驰四轴刚性计量检衡车:http://www.dfczm.com/jljhc/1174.html

    中国重汽计量检衡车:http://www.dfczm.com/jljhc/1171.html

    徐工计量检衡车:http://www.dfczm.com/jljhc/1074.html
