    重汽检衡车-两轴检衡车-16吨国五计量检衡车-DWJ5161JJH计量检衡车【新品开发】
    发表于:2016-04-21 分类:二轴计量检衡车 浏览次数: 来源于:原创



    DWJ5161JJH计量检衡车

    DWJ5161JJH计量检衡车【新品开发】



    1车辆外观

       重汽16吨计量检衡车由底盘,砝码,砝码架,起重机,车箱组成,车厢整体为白色,车箱底部辅设≥5mm厚的防滑钢;车厢横梁、纵梁连接为铆接结构。吊机后置,可加装操作平台,整体型副车架,配装工具箱、备胎架。

    2车辆底盘

       本车采用重汽豪沃原装底盘,重汽MC05.18-50国五180马力发动机,动力强劲,性能可靠,轴距5000MM275/80R22.5轮胎,外形尺寸9000×2500×3650MM,带原厂ABS

    3车辆上装

        起重机为海沃HB120 E2型,******起升载荷6000KG,臂体为进口型材,一次成型六边形,焊缝仅一条,吊臂钢板为700型高强度钢板,油泵为进口知名品牌,主要阀、锁件及硬管、接头为进口知名品牌。标配8个砝码,可根据客户需求增加。

    4工艺特点

       1.转台结构,变截面等应力箱型框架结构,采用高强度钢全焊接。

       2.液压系统,采用齿轮泵通过取力器、变速箱与柴油发动机联接。吊机液压系统开式油路控制。操作起钩/降钩、回转、变幅、伸缩等起重动作,液压传动机构设计合理。

       3.控制,常规控制,通过安装吊机左右两侧的操纵杆控制,起重机的全部动作和速度可通过定位手油门进行快慢控制。

       4.回转机构,齿轮齿条式,全液压。

       5.伸缩臂,伸缩臂采用抗扭曲设计,采用高强度结构钢制造,由2组变幅和2节伸缩臂组成,臂的截面为六边形,使吊臂具有极高的稳定性。全部动作通过2组变幅油缸和1根双作用往复式液压油缸带动实现,可以实现0-7米区间任意臂长长度。

       6.安全装置,液压系统:液压平衡阀、液压溢流阀、液压双向锁。

    配置参数



    【整车技术参数】

    产品商标

    汇斯诚牌

    公告批次

    公告正在开发--还未公示

    产品名称

    计量检衡车

    产品型号

    DWJ5161JJH

    总质量(Kg)

    16000

    罐体容积(m3)



    额定载质量(Kg)



    外形尺寸(mm)

    9000,8600×2500×3590,3650

    整备质量(Kg)

    15805,15870

    货厢尺寸(mm)

    ××

    额定载客()



    准拖挂车总质量(Kg)



    驾驶室准乘人数()

    3,2

    鞍座最大载质量(Kg)



    接近角/离去角(°)

    19/16

    前悬/后悬(mm)

    1430/2570,1430/2670

    轴荷(Kg)

    6000/10000

    最高车速(Km/h)

    101

    备注

    1.主要用于技术监督局或计量检测所配备检测汽车衡器专用移动式计量检定车,

    码为固定装置,砝码可以选择形状不同但总质量相同圆柱体,长方体,正方体,矩型

    等形状;2.侧防护装置所用材料为铝材质,与车架螺栓连接,后下部防护装置所用材

    料为Q235,与车架焊接固定,截面尺寸为:120×60×2400(mm),离地高470mm;3.

    装不同的货箱栏板结构,选装后部操作平台形式,选装支腿及工具箱位置,随底盘选

    装驾驶室,选装遮阳罩,选装翼子板,选装后风窗,选装导流罩和侧导风板;4.选装起

    重机型号,最大起重载荷,自重分别为

    PK8500,5500kg,1650kg/PK10000kg,5900kg,1950kg/PK12000,6100kg,2430kg/HIAB

    088,5800kg,1950kg/HIAB111,6400kg,2250kg/HIAB144,6600kg,2450kg/SQZ-5(QYS

    -5Z),5600kg,1980kg;SQZ-6.3(QYS-6.3Z),6100kg,2430kg/HB80(HV77),5600kg,18

    50kg/HB100(HV107),6000kg,2150kg/HB120(HV147),6400kg,2250kg;5.装有ABS,

    ABS系统型号为4460046300,生产企业为威伯科汽车控制系统(中国)有限公司;6.

    安装具有卫星定位功能的行车记录仪;7.尺寸参数对应关系为(总长=前悬+轴距+

    ):9000=1430+5000+2570,8600=1430+4500+2670.

    底盘技术参数】

    底盘型号

    ZZ1167K501GE1B

    底盘名称

    载货汽车底盘

    商标名称

    豪沃牌

    生产企业

    中国重汽集团济南卡车股份

    有限公司

    轴数

    2

    轮胎数

    6

    轴距 (mm)

    4500,5000

    轮胎规格

    275/80R22.5,10.00R20

    钢板弹簧片数

    11/9+8,3/9+8,3/3+2

    前轮距(mm)

    1930,1960

    燃料种类

    柴油

    后轮距(mm)

    1800,1860

    排放依据标准

    GB17691-2005国Ⅴ,GB3847-2005

    发动机型号

    发动机生产企业

    排量(ml)

    功率(Kw)

    MC05.16-50

    MC05.18-50

    MC05.21-50

    MC07.21-50

    MC07.24-50

    中国重型汽车集团有限公司

    中国重型汽车集团有限公司

    中国重型汽车集团有限公司

    中国重型汽车集团有限公司

    中国重型汽车集团有限公司

    4580

    4580

    4580

    6870

    6870

    118

    132

    151

    151

    176

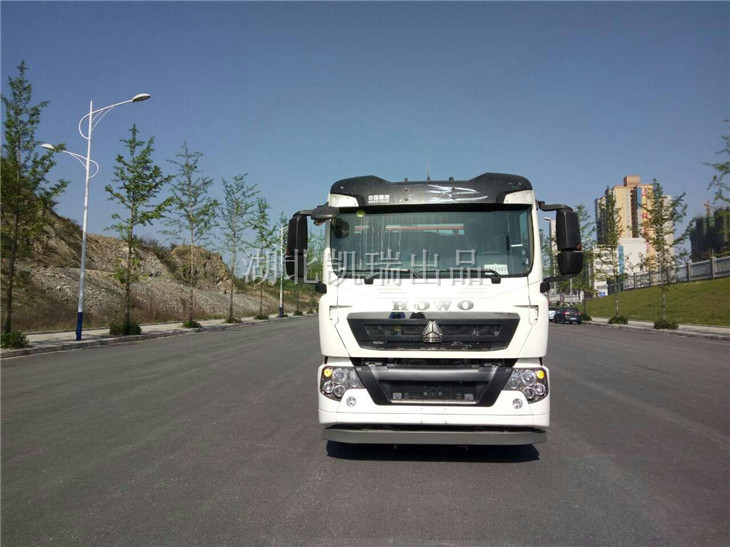

     DWJ5161JJH计量检衡车(前)

    DWJ5161JJH计量检衡车(前)

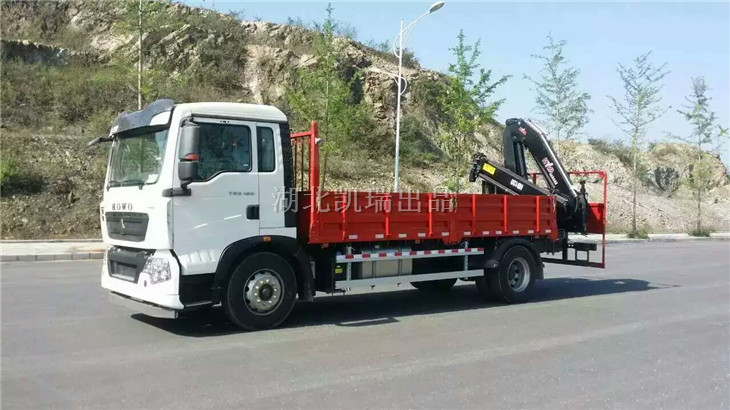

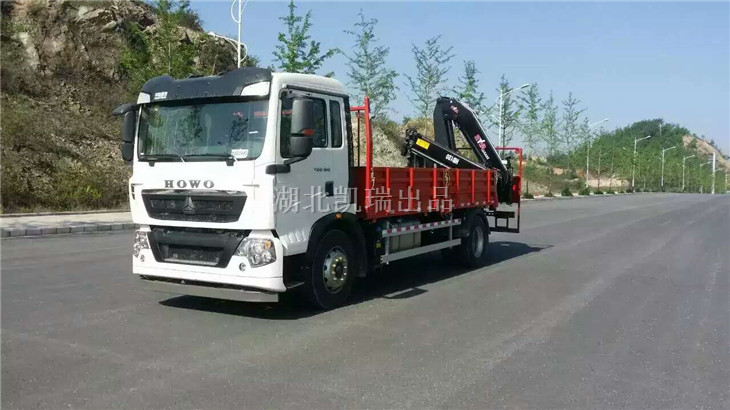

    DWJ5161JJH计量检衡车(左前)

    DWJ5161JJH计量检衡车(左前)

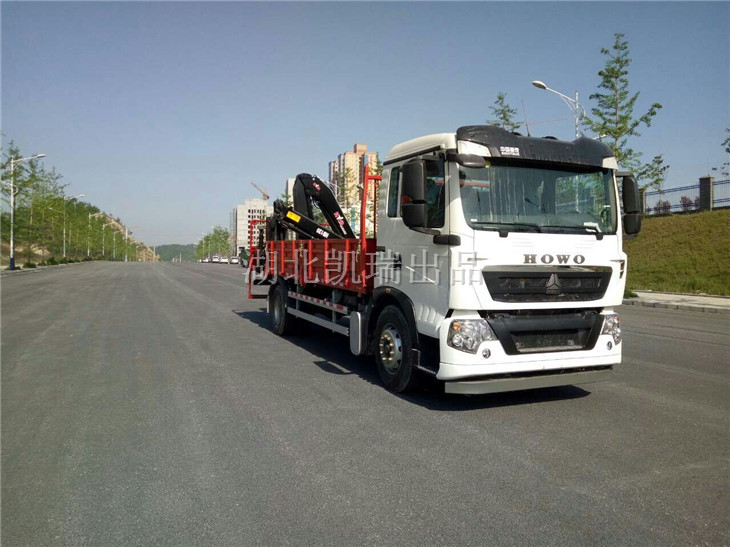

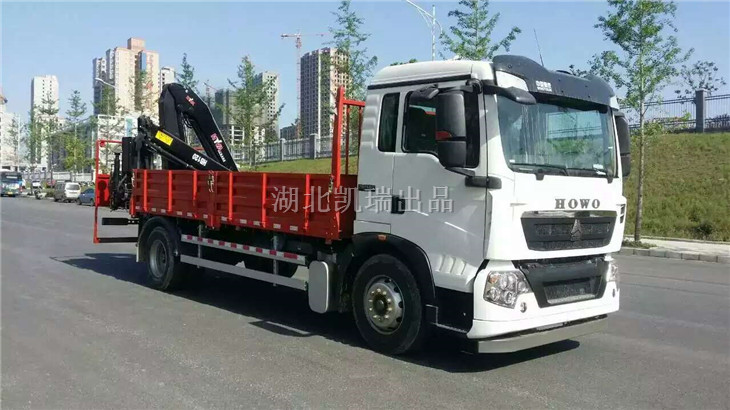

    DWJ5161JJH计量检衡车(右前)

    DWJ5161JJH计量检衡车(右前)



    DWJ5161JJH计量检衡车(左)

    DWJ5161JJH计量检衡车(左)

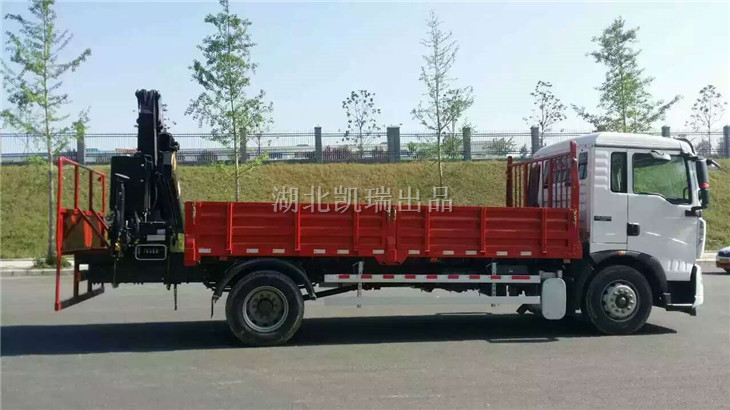

    DWJ5161JJH计量检衡车(右)

    DWJ5161JJH计量检衡车(右)

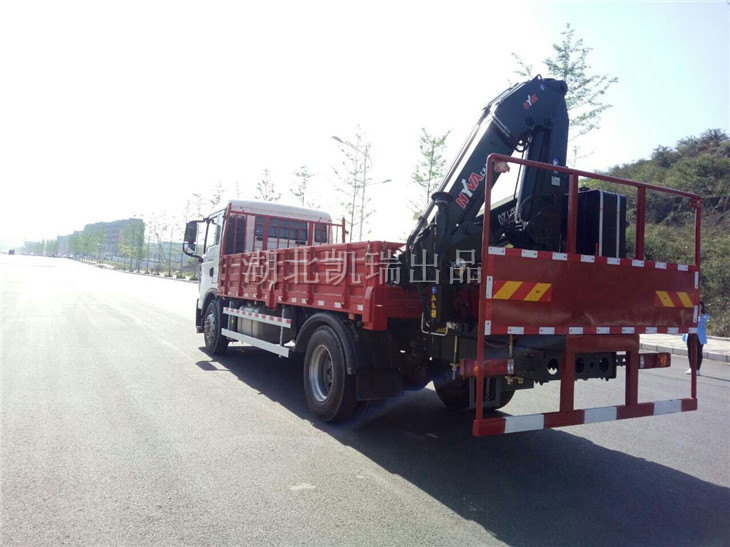

    DWJ5161JJH计量检衡车(左后)

    DWJ5161JJH计量检衡车(左后)
